AFM8 M22520/2-01

概要：

M22520/2-01 AFM8压线范围20 - 32AWG，符合MIL-DTL-22520/2*和AS22520/2*，适用于DMC“K”定位器

产品附件：

  • 产品描述
  • 资料下载
    • 商品名称: AFM8 M22520/2-01
    • 商品编号: M22520/2-01

    M22520/2-01 AFM8压线范围20 - 32AWG，符合MIL-DTL-22520/2*和AS22520/2*，适用于DMC“K”定位器

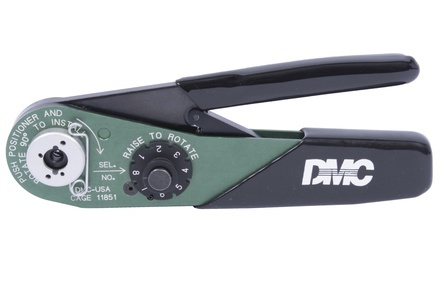

    DMC AFM8符合MIL-DTL-22520/2*和AS22520/2*标准，适用于大多数微型和超微型连接器。压接范围尺寸20~32 AWG。

    AFM8为军标标准8压痕，确保最大的拉伸强度。精密的棘轮结构，确保了每次压接的一致性。工具内置8档选择盘，可调节压接深度。

    各种各样的定位器满足压接需要。定位器上有指导标识，便于操作者选择合适的档位，旋转卡扣式安装，易于拆卸和更换。

    建议定期计量，确保压接质量。使用M22520/3-1“GO/ no -GO”量规(DMC件号G125)，档位调节至#8。

    长：6.75英寸

    重：约0.28kg。

    不使用时，建议保持工具清洁和正确存放，维修保养请咨询赛方公司。

    DMC274工具套件包含AFM8工具、量规、所有军标定位器、工具说明书、工具选择图表。

  • AFM8压接工具选型指南
