AF8 M22520/1-01

概要：

M22520/1-01 AF8压线范围12 - 26 AWG，符合MIL-DTL-22520/1和AS22520/1，兼容DMC单头定位器和转塔定位器

产品附件：

  • 产品描述
  • 资料下载
    • 商品名称: AF8 M22520/1-01
    • 商品编号: M22520/1-01

    M22520/1-01 AF8压线范围12 - 26 AWG，符合MIL-DTL-22520/1和AS22520/1，兼容DMC单头定位器和转塔定位器

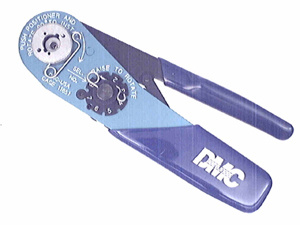

    DMC AF8，符合MIL-DTL-22520/1*和AS22520/1*标准，压线范围12~26AWG。

    AF8适配定位器超过1000个，适配各种各样的军标或专用接触件（触点）。军标标准的8压痕，确保了最大的抗拉强度。可根据客户要求提供特殊的压接尺寸和测量报告。

    为了确保压接质量，需选用军标或非军标转塔定位器(TH-XXX系列)，军标或非军标定位器(TP-XXX系列)，或可调定位器(UH2-5)配套使用。拆装通过工具头部位置的六角螺钉完成。

    精密的棘轮循环结构，保证了每次压接的一致性。工具8档可调，根据档位调节压接深度。每个定位器上有指导标识，便于操作员选择合适的档位。如长时间无需更换定位器，为确保压接质量，可给工具装配卡销，避免误更换定位器 。

    尺寸：9.75x 2.5x 1.25英寸

    重量：0.43kg。

    建议定期计量，确保压接质量。档位调节#4，使用M22520/3-1 Go/ no -Go量规(DMC件号G125)。如需测量所有档位，可订购工具箱88-100。

    不使用时，建议保持单元清洁和正确存储。使用、保养和保修说明请咨询赛方公司。

    该工具的电动版本为AFE8B。

    该工具的气动版本为WA27F。

    DMC1186工具包包含AF8，量规，以及所有军标定位器和转塔定位器。



  • AF8压接工具选型指南
