线缆线束制造

智能装配与测试

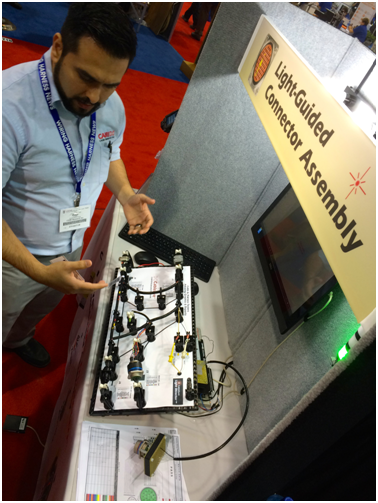

图片1:一种线束智能装配和测试系统，配有指示灯

引导连接器装配组件、信号指示灯、脚踏遥控器、触

摸屏PC、条形码跟踪、数据记录、标记和报告生成。

当电缆和线束制造考虑质量和生产率时，测试工程师通常倾向于选择基于PC的线缆和线束测试仪。基于PC的系统由自主的（而非嵌入式）计算机操作，在开发智能测试和装配线时提供了优越的灵活性，其部分原因是这样的系统具有编程功能，且编程简单。

设备需要具有广泛的输入和输出控制，用于定制和自动化装配和测试（表1和2），可将客户的一些关键设备集成到测试装置中，例如，锁和释放锁存器，分流门，自动成型设备，传感器，光信号、遥控器、条形码阅读器和标签打印机。

输入	案例
语音	输入线ID号或线颜色
条形码、键盘	输入金电缆，工单参数。
探测	两边连接
导入文件	csv, xml, Excel等表格形式
程序接口	LabView, .NET applications, ActiveX

表1：测试设备输入

输出	案例
故障信号	信号灯，LED，测试音
通过信号
准备信号
触发测试信号	脚踏板，远程控制
继电器控制	锁和释放锁存器，分流门，自动成型设备
打印	报告和报表
语音	指导装配
用户图形界面	示意图，网表
导出文件	csv, xml, Excel, archival data-logging等格式

表2：测试设备输出

为了与其他测试设备集成，需要基于PC的系统，通用接口为API和LabVIEW接口。

此外，独立于嵌入式计算机体系结构，基于PC的测试仪硬件更强大，更易于升级，并且具有更长的使用寿命。与混合模型制造要求一致，需要灵活多变的测试系统，具有丰富动态的图形界面显示、档案数据记录和ISO9000质量文档，而这些都需要借助于PC系统。

智能装配和测试结合了测试人员的输入和输出的最佳使用方式，以提高质量和生产率。

智能选项

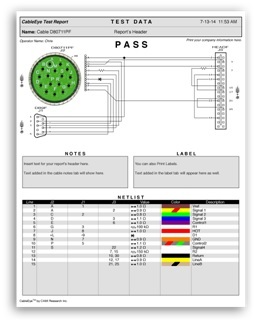

多功能特性使得测试自动化。例如，软件允许编写简单的脚本/宏，可以按顺序测试您的线束中的开关位置。类似的，如果给定的测试通过，或者在测试失败时激活控制警告灯，则可以自动释放线束夹具。在测试结论中，ISO-9001等级报告与标签同时输出。

条形码跟踪和归档数据记录提高了可追溯性和生产效率，也提供了一个错误验证测试过程：操作员登录需要扫描ID，以及自动测试仪设置的工作命令。

实用案例

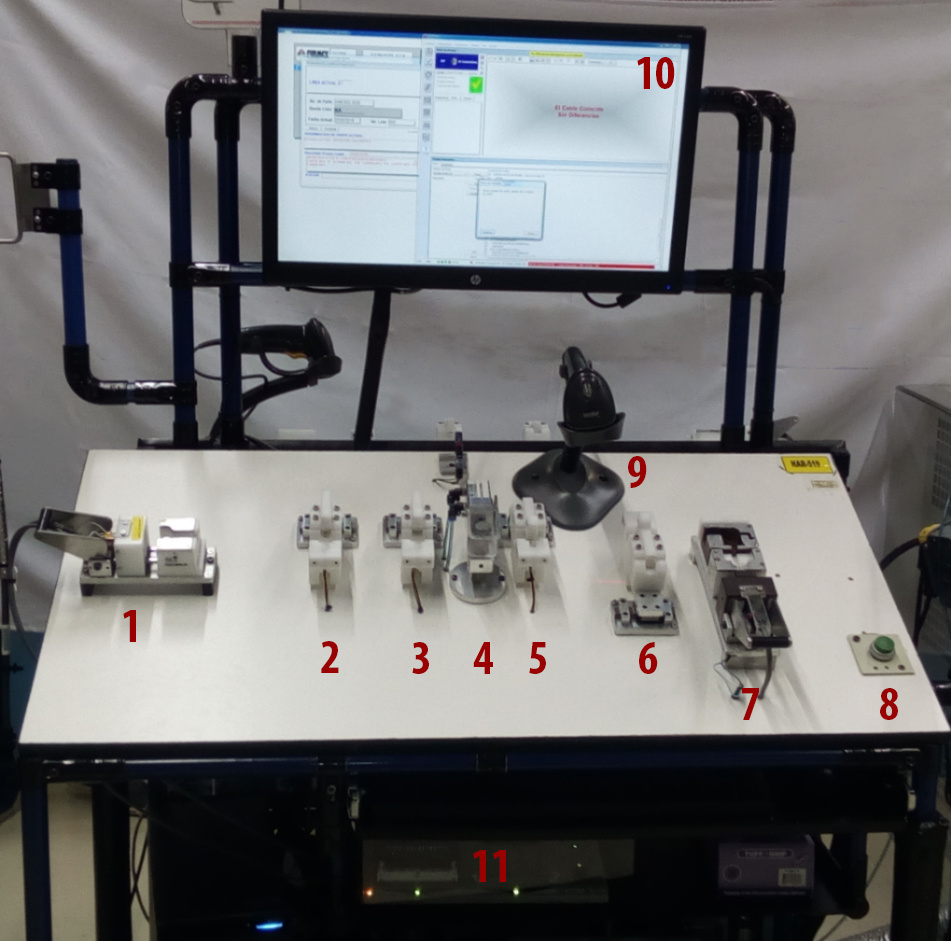

Furukawa（日本古河公司）有超过30套的智能测试线路装置，每个都由基于PC的测试仪供电（图2）。用户界面由图形用户界面（10）和配备有连续性测试模块（1和7）、锁定释放锁存器（4）、存在测试设备（1, 2, 3、5, 6, 7）、静态条形码扫描器（9）和测试按钮（8）组成的线束板组成。测试仪器本身保持“隐藏”在线束板（11）下面，并另外检查来自存在测试装置的连接信号。一旦这些设备检测到测试中的线束同时安装和信号正确安装，连续性测试就自动进行。只有当测试产生“通过”结果时，锁定和释放锁存器才会接收来自测试仪的释放信号。

图2：日本古河公司智能测试线路装置

另外，美国Onanon公司的智能装配和测试线使用安装在PC机上的带有连接器装配夹具和引导装配软件的测试仪（图3）。在第二侧针引导组件中，当探测要连接的导线时，目标引脚和导线颜色被图形化和语音（例如“红线到引脚J”）高亮显示。一旦连接完成，可听见的反馈确认正确的连接或警告错误。

语音和光引导的组装指令通过减少操作者的疲劳，并通过将装配过程蒸馏成防错步骤来提高产品质量和效率。在需求量大的情况下，管理人员可以不担心操作者疲劳而安排加班，也可以在不需要详尽培训的情况下增加员工。

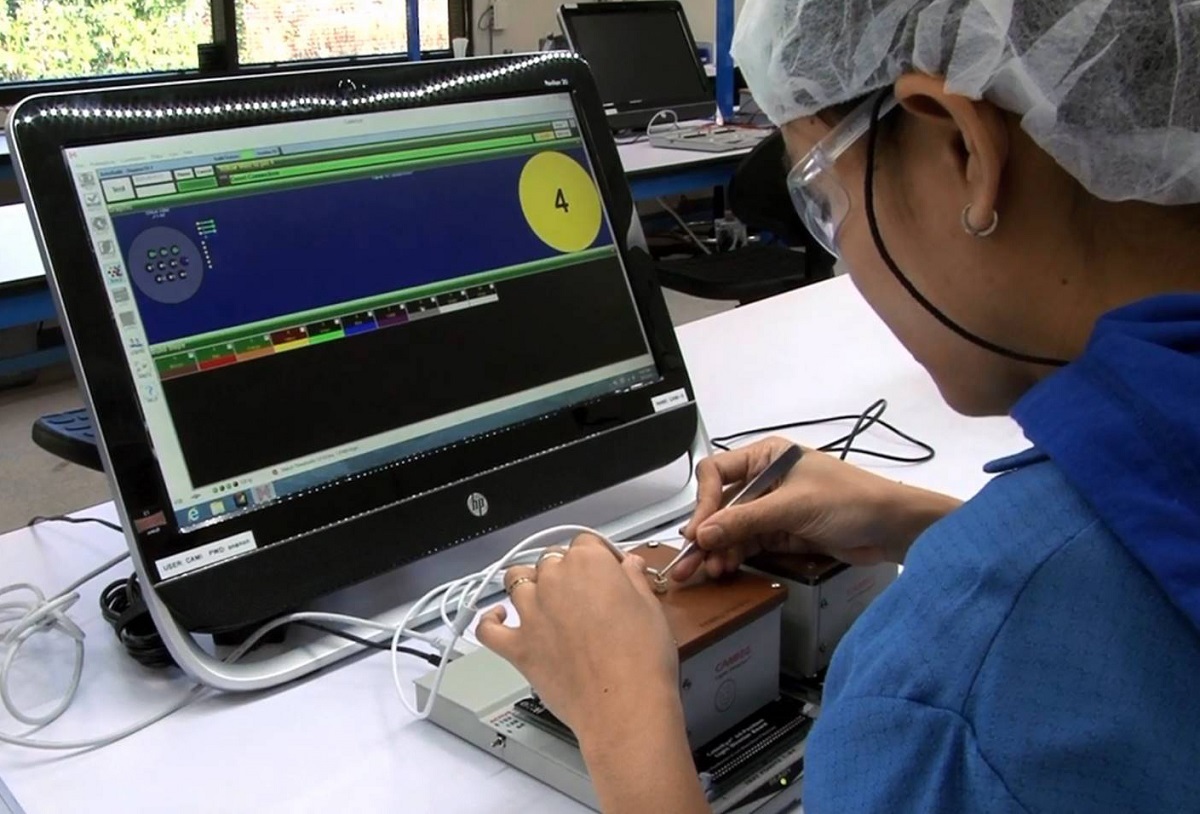

图3：“快速电缆技术终止电缆组件大大提高产量，并降低组装成本。实时CAMI线识别技术

大大提高了生产率……确保正确的线到连接器的放置-所有的同时执行过程连续性和HiPOT

测试。”丹尼斯·约翰逊，首席执行官，ONANON公司。

混合模型测试方式

混合模型组装和测试策略要求具有基于PC的测试，如CAMI的CableEye的通用性和灵活性这种类型。HiPOT（高压）测试仪的生产装置有低压和高压两种设置（必须先做低压测试，才能进行高压测试，这个测试顺序在CableEye HiPot测试器中是自动默认的）。

当产品组合在只需要低电压测试的批次和需要高压测试之间切换时，两种类型的测试切换是瞬间完成的，并且当线路操作员选择GUI上预先编程的、特定于产品的测试图标时，设备启动测试非常简单。或者，也可以通过条形码读取产品标签来启动测试。

然而，如果有专用的低电压和HiPOT测试线，当测试人员（如CableEye的情况下）在相同的软件平台上使用相同的GUI时，人员可以很容易地重新分配它们。

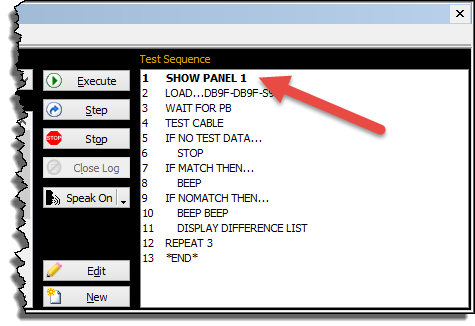

图4：用简单直观的语言编写自动化脚本。第一行突出显示一个PASS/FAIL

检查屏幕，如图5所示。

如果您的操作员正在对电缆进行重复的多步骤测试，您将希望自动化这些步骤以提高生产率，并减少操作员错误。且测试人员有一个使用直观语言的选项（图4），这些都可以通过简单编程来实现，且管理者不需要任何编程基础。测试仪提供了一个触摸屏快捷图标（上述中所提到），引导操作员只进行自己工位的测试和测试/产品所需的功能。

图4中所示的简单程序脚本（通过快捷图标点击进入），操作员首先将看到一个通过/失败屏幕检查（第1行），金电缆数据自动加载（第2行）。操作员按按钮测试（第3和4行），根据电缆通过（第8行）或失败（第10行）听到不同的音调，并看到错误点位的图形显示-示意图/连接关系网表（第11行）。
